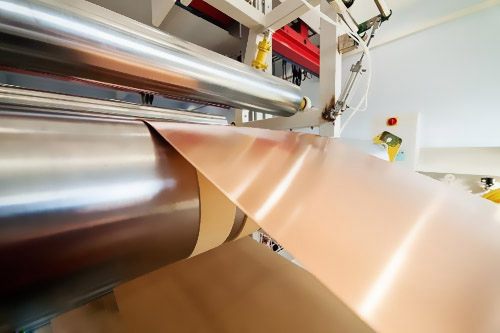

銅板帶材在開卷進程中，常常能夠看到外表撕裂、變形等現象，構成粘結缺點。粘結簡單使電纜用銅帶變形、塑性下降、沖壓功能下降，會嚴重影響產品的合格率。
1粘結構成原因
銅帶材外表化學成分、退火工藝的保溫溫度和時刻、帶卷間壓應力都可能是導致電纜用銅帶粘結的原因，具體表現有：
（1）銅帶材化學成分�；瘜W成分不同帶材微觀安排結構不同影響觸摸面上晶界搬遷速度，從而影響銅帶卷層間粘結。
（2）銅帶材外表清潔度。外表殘留的易揮發性有機物，如乳化液、軋制油等，對帶材粘結影響不大；附著在帶材外表的銅屑及氧化物，會添加銅帶卷層間部分的應力，對帶材粘結影響較大。
（3）保溫溫度和時刻。保溫溫度越高和保溫時刻越長，均有利于卷層間原子分散，在確保銅帶材能完結回復再結晶的前提下，盡可能嚴格操控保溫溫度和時刻。
（4）冷卻強度。在冷卻階段，假如降溫速度過大，會導致外層和中心層的溫差過大，添加層間壓應力，導致粘結，合理操控冷卻強度很有必要。
（5）銅帶卷環寬巨細。銅帶卷環寬越大，外層和中心層，左右部分和中心部分的熱傳遞作用會越來越差，導致較大的溫度梯度。
（6）銅帶材彎曲張力。銅帶材彎曲張力大，卷層間壓應力也大，會添加帶材粘結傾向。
（7）銅帶材厚差和板形。銅帶材厚差不均或板形不良都會添加層卷間部分應力。
（8）銅帶材外表粗糙度。銅帶材外表越潤滑，層卷貼合越嚴密，有利于原子分散，添加銅帶材粘結傾向。
2解決辦法
（1）銅帶材在低氫氣氛中退火，不斷調理保溫溫度，保溫時長，冷卻溫度，產品出爐溫度，冷卻時刻。選用金相安排結構剖析，直至制品帶材都完結了回復再結晶進程，且無異常現象
（2）銅帶材在進入鐘罩爐前，調整彎曲張力，使卷取塔形狀杰出；并使帶材邊部和外表，沒有毛刺、銅屑和氧化物。
（3）依據外表粗糙度，調整板型寬度。
|
電線電纜
