怎么測出電線電纜的斷點，今日咱們來具體了解下。
當電線電纜的內部呈現斷線毛病時，由于外部絕緣皮的包裹，使斷線的切當方位不易確認，所以咱們需求找出有斷點的一根電線，然后就能夠找到切當?shù)臄帱c(diǎn)了。下面給我們介紹幾種判別電線電纜斷點的最新檢測辦法，將這一難題處理。

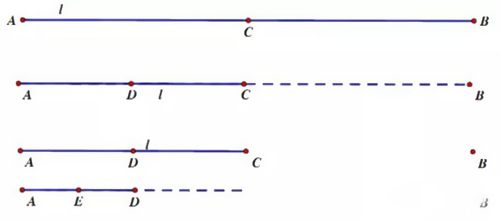

如圖，假如一條電線AB上有一處斷的當?shù)兀鯓涌焖僬业綌帱c(diǎn)？
能夠先找到AB的中點C，丈量AC和BC是不是通，假如AC不通，闡明斷點在AC之間，然后再找到AC的中點D，別離丈量AD和CD之間是否通電，假如AD不通，闡明斷點在AC之間，再找到AD的中點E，別離丈量AE和DE之間是否通電……這樣，經過n次的丈量，就能夠把斷點確認在線長的n 21 規模之內。
下面給我們介紹幾種精確快速測出電線電纜斷線點的丈量辦法：
電線電纜的測驗辦法如上圖所示分為三種：榜首種是無損害電線電纜的檢測辦法、第二種是有損害電線電纜的檢測辦法、第三種是運用儀器檢測辦法。
榜首、無損害電線電纜檢測辦法
1、運用數字萬用表檢測法：
PS：數字萬用表除了能夠進行電壓、電流、電阻、電容和晶體管等基本參數的丈量外，還能夠經過變通運用，使其功用得到進一步拓寬，到達一表多用的意圖。用數字萬用表檢測電線電纜斷點的具體辦法：
首要要把有斷點的電線（電纜）一端接在220V市電的前方上，另一端懸空。將數字萬用表拔至AC2V擋，從電線（電纜）的前方接入端開端，用一只手捏住黑表筆的筆尖，另一只手將紅表筆沿導線的絕緣皮漸漸移動，此刻顯現屏顯現的電壓值大約為0.445V左右。當紅表筆移動到某處時，顯現屏顯現的電壓忽然下降到0.0幾伏（大約是本來電壓的十分之一），從該方位向前（前方接入端）的大約15cm處便是電線（電纜）斷點地點。
用此法查看屏蔽線時，假如僅僅是芯線折斷而屏蔽層沒斷，那么該辦法不能運用。
2、運用感應式電筆檢測檢測法：
以下辦法只適用于沒有屏蔽層的各種電纜：感應試電筆（便是帶著一個電子表似的屏幕，能夠檢測電壓和通斷的那種）。首要掃除斷點電纜周圍的電纜有電源，然后將有斷點的電纜接在前方上，將電筆垂直于導線，按住“感應斷點測驗”按鈕在導線上向前緩慢移動，等試電筆檢測的溝通信號呈現忽然消失時，即可判別斷點在該檢測點處，差錯最多不超越10cm。
需求留意的是：斷點電線周圍的電纜不能帶有電源。別的要提示的是，此法不是全能，短電纜作用顯著，電纜越長越糟糕，是在沒有電纜測斷儀的狀況下因陋就簡的辦法。
3、折線檢測法
把有斷點的電線一端接萬用表的黑表筆，另一端接紅表筆。萬用表打在電阻*200 歐檔。在最有或許斷線的當?shù)兀ū确匠３Ｇ埸c(diǎn)）來回折彎。如萬用表顯現忽通忽斷時，此處即為斷點。還不能判別，則需從電纜的一端開端折彎，直到找到斷點。 此法適用于較短的電纜。
第二、有損害電線電纜的檢測辦法
1、針刺檢測法
在斷線電纜上分段刺進鋼針，用萬用表丈量鋼針到電纜端頭的通斷，以判別電纜的斷點。 正常狀況下不主張運用，由于會損壞絕緣層，很簡單在后期的電纜運用中，形成其他的問題，尤其是在濕度較大的環境中。這種辦法是運用電纜的通斷來排查電纜的斷點地點。
2、拉拔電線檢測法
用老虎鉗拉拔電纜端頭的斷線，如斷點在電纜端頭鄰近，則絕緣皮很簡單拉斷。此法用于斷點在電纜端頭的鄰近，例如行車操控按鈕電纜。

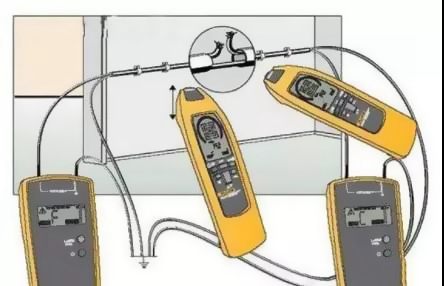

第三、運用儀器檢測辦法
1、音頻勘探儀：可勘探地下電纜徑路及大致毛病點；電纜毛病處。
2、電纜毛病測驗儀：可勘探電纜的全長和電纜芯線的斷、短路毛病點。
|
